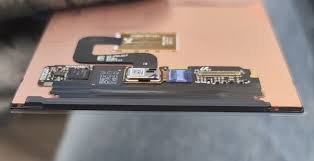

Замена экрана Samsung S24

Как заменить экран без проблем

Перейти к шагу 1

Воспользуйтесь этим руководством если вас интересует замена экрана Samsung S24. В нем показано, как заменить экран самостоятельно. Если ваша сменная деталь — это экран, предварительно установленный на раме,


Примечание: сохранение водонепроницаемости после ремонта будет зависеть от того, насколько хорошо вы повторно нанесете клей, но ваше устройство потеряет свой рейтинг IP (защита от проникновения).

1. Шаг 1 Подготовьте телефон к разборке

o Дайте аккумулятору телефона разрядиться ниже 25% перед началом этого ремонта. Заряженный литий-ионный аккумулятор может загореться, если его повредить.

• Полностью выключите телефон и отсоедините все кабели.



1. Шаг 2 Нагрейте у Samsung Galaxy S24 правый край

Вы можете использовать фен или термофен, чтобы нагреть правый край заднего стекла, пока он не станет горячим на ощупь.

Будьте осторожны и не нагревайте телефон сильнее этого значения — аккумулятор подвержен тепловому повреждению.

1. Шаг 3 Вставьте открывающий медиатор

Прикрепите присоску к задней крышке как можно ближе к центру правого края.

Сильно и равномерно потяните ручку присоски вверх, чтобы образовался зазор между крышкой и рамой.

1. Шаг 4 Отделите правый клей

2. Проведите медиатором по правому краю между задней обложкой и рамкой, чтобы разрезать клей.

3. Оставьте медиатор в правом нижнем углу, чтобы предотвратить повторное запечатывание клея.

1. Шаг 5 Нагрейте нижний край.

• Разогрейте телефон в нижней части крышки на  две минуты.




1. Шаг 6 Отделите угловой клей

o Поверните медиатор вокруг нижнего правого угла, чтобы отделить клей.

1. Шаг 7 Отделите нижний клей у Samsung S24.

• Вставьте второй медиатор слева от первого и проведите им вдоль нижнего края, чтобы разрезать клей.

• Оставьте медиатор в нижнем левом углу, чтобы предотвратить повторное запечатывание клея.





•







1. Шаг 8 Нагрейте левый край крышки.

• Разогрейте левую сторону задней обложки на две минуты.




 Шаг 9. Отделите угловой клей.

• Поверните медиатор вокруг нижнего левого угла, чтобы отделить клей.




1. Шаг 10 Отделите левую часть клея.

• Вставьте третий медиатор над последним и проведите им вдоль левого края, чтобы разрезать клей.

• Вставляйте медиатор только на глубину до 4 мм , чтобы не повредить задние камеры или вспышку.

• Оставьте медиатор в верхнем левом углу, чтобы предотвратить повторное запечатывание клея.





 Шаг 11 Нагрейте верхний край Крышки.

1. Разогрейте iOpener и приложите его к верхней части задней






2. Шаг 11 Нагрейте верхний край.

• Разогрейте iOpener и приложите его к верхней части задней обложки на две минуты.

 Добавить комментарий

Добавить комментарий

1. Шаг 12 Отделите угловой клей

• Поверните медиатор вокруг верхнего левого угла, чтобы отделить клей.

 Добавить комментарий

Добавить комментарий

1. Шаг 13 Отделите верхний слой клея.

• Вставьте четвертый медиатор в верхний левый угол на ту же глубину и проведите им вдоль верхнего края и вокруг верхнего правого угла, чтобы разрезать клей.

 Добавить комментарий

Добавить комментарий

1. Шаг 14 Отделите клейкую ленту

• Вставьте пятый медиатор непосредственно над вырезом вспышки камеры.

• Вставьте медиатор под верхнюю часть задней крышки, пока не почувствуете, что он начал цепляться за клейкую ленту.

• Вставьте медиатор глубже в телефон, пока не почувствуете, что клей полностью отделился от задней крышки.

• Не вставляйте медиатор глубже его центральной точки, чтобы не повредить задние камеры.

 Добавить комментарий

Добавить комментарий

1. Шаг 15 Снимите заднюю крышку.

• Возьмите заднюю крышку за края и снимите ее с телефона.

• Если крышка все еще прилипла к раме, проведите кончиком медиатора по периметру, пока крышка полностью не отделится.

• Во время повторной сборки:

• Это хороший момент, чтобы включить телефон и проверить все функции, прежде чем запечатать его. Обязательно полностью выключите телефон, прежде чем продолжить работу.

• Удалите любые кусочки клея пинцетом или пальцами. Примените тепло и изопропиловый спирт (90% или выше), если у вас возникли проблемы с удалением клея.

• Если вы используете клеи индивидуальной резки, следуйте этому руководству .

• Если вы используете двусторонний скотч, следуйте этому руководству.

 Добавить комментарий

Добавить комментарий

1. Шаг 16 Отсоедините беспроводную зарядную катушку.

• С помощью кончика лопатки подденьте и отсоедините разъем прижимной катушки беспроводной зарядки от материнской платы.

• Чтобы снова прикрепить пресс-коннекторы , аккуратно выровняйте коннектор над гнездом и нажмите кончиком пальца — сначала с одной стороны, затем с другой — пока он не защелкнется. Не пытайтесь силой вставить коннектор на место. Если у вас возникли проблемы, переместите его и попробуйте еще раз.

 Добавить комментарий

Добавить комментарий

1. Шаг 17 Снимите беспроводную зарядную катушку и винты динамика.

• С помощью крестообразной отвертки открутите тринадцать винтов длиной 3,5 мм, крепящих беспроводную зарядную катушку и динамик:

• Шесть винтов, фиксирующих беспроводную зарядную катушку

• Семь винтов, крепящих громкоговоритель

 Добавить комментарий

Добавить комментарий

1. Шаг 18. Снимите беспроводную зарядную катушку и динамик.

• Вставьте кончик лопатки в выемку, расположенную на левом краю узла динамика.

• Подденьте динамик, чтобы освободить его зажимы.

 Добавить комментарий

Добавить комментарий

1. Шаг 19

• С помощью ногтя или плоского конца лопатки подденьте катушку беспроводной зарядки и блок динамика от рамы.

• Извлеките из телефона беспроводную зарядную катушку и динамик.

• Во время повторной сборки нажмите на края динамика, чтобы закрепить его на раме, прежде чем вставлять винты обратно.

 Добавить комментарий

Добавить комментарий

1. Шаг 20 Отсоедините аккумулятор.

• Вставьте плоский конец лопатки под разъем кабеля аккумулятора (расположенный на материнской плате) и подденьте его, чтобы отсоединить.

 Добавить комментарий

Добавить комментарий

1. Шаг 21 Отсоедините кабель дисплея.

• Вставьте кончик лопатки под разъем кабеля дисплея в левом нижнем углу телефона и подденьте его, чтобы отсоединить.

 Добавить комментарий

Добавить комментарий

1. Шаг 22

• Повторите эту процедуру для другого конца кабеля, расположенного на материнской плате.

 Добавить комментарий

Добавить комментарий

1. Шаг 23 Отсоедините кабель дисплея.

• Отсоедините кабель дисплея от телефона.

 Добавить комментарий

Добавить комментарий

1. Шаг 24 Установите заднюю крышку на место.

• Совместите заднюю крышку с рамкой и равномерно надавите пальцами, чтобы слегка приклеить ее к телефону.

• Не наносите новый клей на этом этапе, так как вам придется снова снять заднюю крышку, чтобы завершить сборку. Старого клея будет достаточно, чтобы удержать заднюю крышку на месте, пока вы меняете экран.

• Если вы уже удалили клейкую ленту, удерживайте ее на месте, переворачивая телефон. Будьте осторожны, чтобы не уронить и не погнуть заднюю крышку.

• Переверните телефон экраном вверх.

 Добавить комментарий

Добавить комментарий

1. Шаг 25

• Если экран сильно треснул, наклейте на стекло несколько полосок упаковочной ленты, чтобы защитить себя и облегчить разборку.

• Убедитесь, что у верхнего края есть достаточно гладкая область, к которой может прикрепиться присоска.

 Зазор между передним стеклом и рамой очень маленький. Вам понадобится тонкий, жесткий инструмент, такой как iFlex, чтобы создать начальный зазор.

• При снятии переднего стекла на следующих этапах соблюдайте следующие меры предосторожности:

• Не держите iFlex или аналогичные металлические инструменты за края — они очень острые.

• Переднее стекло может разбиться и разбросать осколки по всему рабочему пространству. Рассмотрите возможность надеть перчатки и защитные очки , чтобы защитить себя.




 Шаг 27 Нагрейте экран

• С помощью фена или термофена нагрейте верхний край экрана до такой степени, что к нему будет невозможно прикоснуться.

• Будьте осторожны и не нагревайте телефон сильнее этого значения — аккумулятор подвержен тепловому повреждению.

 Добавить комментарий

Добавить комментарий

1. Шаг 28 Вставьте iFlex

• Прикрепите присоску к центру верхнего края экрана, как можно ближе к краю.

• Вставьте iFlex под углом вниз в зазор между верхним краем переднего стекла и рамой.

• Поднимите ручку присоски с сильным, устойчивым усилием и опустите iFlex так, чтобы он заскользил под переднее стекло. Большая часть переднего стекла может отделиться — это нормально.

• iFlex нужно вставить ровно настолько, чтобы отделить переднее стекло и создать начальный зазор. Если вставить слишком далеко, можно повредить фронтальную камеру.




 Шаг 29 Вставьте открывающий медиатор

• Замените iFlex на открывающийся медиатор.

• Проведите медиатором по верхнему левому углу телефона, отделяя стекло от дисплея.

 Добавить комментарий

Добавить комментарий

1. Шаг 30 Отделите переднее стекло.

• Проведите медиатором по левому краю дисплея, чтобы отделить стекло от дисплея.

 Добавить комментарий

Добавить комментарий

1. Шаг 31

• Проведите медиатором по нижнему краю под стеклом и панелью дисплея, чтобы отделить их от рамы.

• Если у вас возникли проблемы с отделением дисплея от рамки, нагрейте нижний край экрана феном или термофеном до такой степени, что он станет настолько горячим, что к нему невозможно будет прикоснуться, чтобы размягчить клей.

 Добавить комментарий

Добавить комментарий

1. Шаг 32 Поднимите стакан

• Прикрепите присоску к центру верхнего края экрана.

• Потяните стекло вверх, пока оно не станет перпендикулярно вашему телефону.

 Добавить комментарий

Добавить комментарий

1. Шаг 33 Снимите слои.

• Поднимите стекло и дисплей вместе по направлению к верхней части телефона, чтобы отделить клей, крепящий их к телефону.

• Если у вас возникли трудности, нагрейте дисплей до такой степени, что к нему будет невозможно прикоснуться.

 Добавить комментарий

Добавить комментарий

1. Шаг 34 Снимите дисплей

• Снимите стекло и дисплей с телефона.
